Rein passiv
Keine Sensorik, keine Pumpen, keine Löschmittelvorräte – funktioniert immer.
Passive FlammenlöschungBrandschutz-Auffangwanne
Brandschutz-Auffangwanne
für Transformatoren
Ein Transformatorbrand entsteht meist durch austretendes, brennendes Isolieröl. Auffangwannen mit integriertem Löschsystem leiten das Öl in Sekunden unter eine Abdeckung aus Leitblechen – dort erlöschen die Flammen, ohne dass Wasser, Schaum oder Energie benötigt werden.
Brandschutzlösung anfragenPlanungsdetails ansehen
Ablaufen. Abkühlen.
Erlöschen.
Das Öl fließt durch die Spalte der verzinkten Leitbleche nach unten. Wärme wird abgeführt, Sauerstoff abgeschnitten – eine Wiederentzündung wird verhindert.
Werkseitig montiert
Leitblechpaket wird vormontiert geliefert und schnell eingebaut.
Innen & außen
Standardwannen für Innenräume (100 kVA–3,5 MVA) und modulare Systeme bis 100 MVA.
Drei Ausführungen
Stahlwanne mit Löschsystem – einteilig, für Transformatoren und Drosseln, feuerverzinkt. Modulares Löschsystem – zwei bis vier verbundene Module für Leistungstransformatoren, Alternative zur Betongrube. Nachrüstsatz für Betongruben – Leitblechpaket mit begehbarem Gitterrost für bestehende Gruben von 63 kVA bis 400 kV.
Normen und Konzepte
Die EN 61936-1 / VDE 0101-1 fordert für ölgefüllte Betriebsmittel in Innenräumen Einrichtungen, die brennende Flüssigkeit selbsttätig löschen. Im Freien sind Abstände oder Brandwände ein Thema – eine Löschabdeckung kann helfen, Brandschutzkonzepte schlanker umzusetzen. Die Auswahl erfolgt immer in Abstimmung mit dem Brandschutzkonzept der Anlage.
Ergänzender aktiver Schutz
Für besonders sensible Anlagen ergänzen automatische Löschkapseln die passive Löschabdeckung. Technische Daten zum Löschbeschleuniger ↓
Qualität
1,5 mm verzinkte Leitbleche, 5 mm Rahmen, Erdung über Kupfer- oder Edelstahlklemmen, Farbeindringprüfung der Nähte und Dichtheitsabnahme durch unabhängige Prüfstelle.
Automatischer
Löschbeschleuniger.

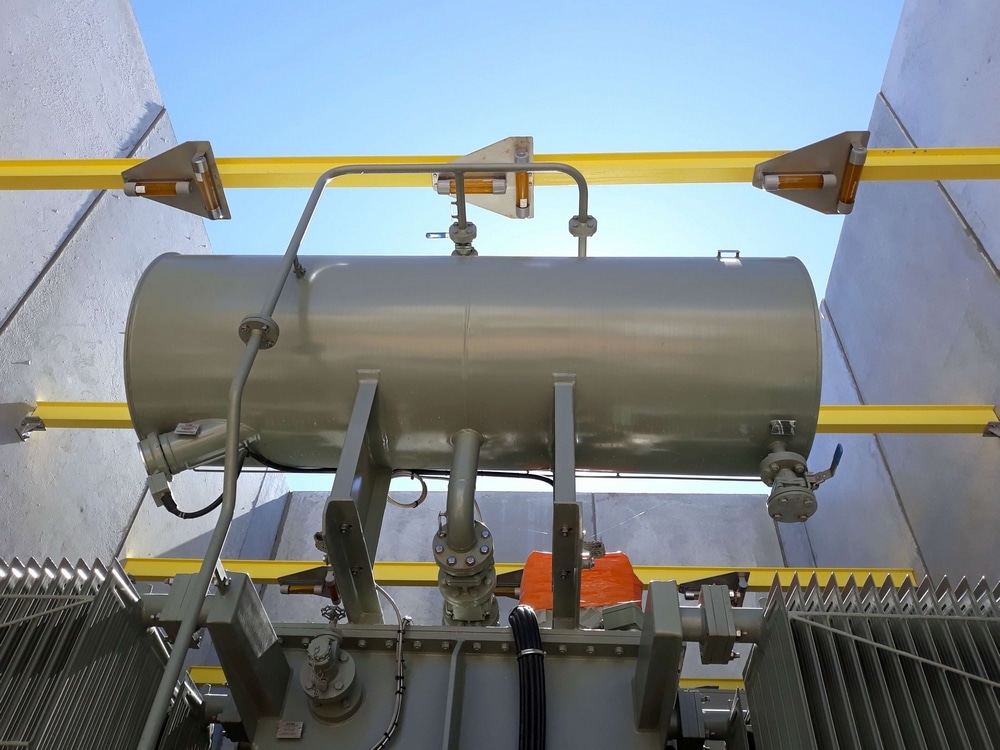

Wärmeausgelöste Löschkapseln ergänzen die Brandschutz-Auffangwanne direkt am Transformator: Sie reagieren selbsttätig auf Hitze, bekämpfen die Flammen in Sekunden und verhindern eine Wiederentzündung – ohne Strom, Leitungen oder Sensorik.
So wirkt der Löschbeschleuniger
Die Kapsel enthält eine wässrige Löschlösung in einer Glasampulle. Erreicht die Umgebung im Brandfall ca. 84 °C, öffnet sich die Kapsel selbsttätig und versprüht die Lösung. Der Tensid-Effekt senkt die Temperatur deutlich und entzieht dem Feuer durch eine negative Katalyse den Sauerstoff – die Flammen erlöschen in wenigen Sekunden, eine Wiederentzündung wird verhindert.
| Auslösung | thermisch, selbsttätig bei ca. 84 °C |
|---|---|
| Brandklassen | A (feste Stoffe) und B (Flüssigkeiten, z. B. Isolieröl) |
| Wirkbereich | je nach Kapselgröße bis ca. 16 m³ in geschlossenen oder teilgeschlossenen Räumen |
| Löschmittel | wässrige, umweltverträgliche Lösung; nicht korrosiv, ungefährlich für Personen |
| Lagertemperatur | −25 °C bis +65 °C |
| Wartung | wartungsfrei; Einsatzdauer bis zu 5 Jahre bei fachgerechter Montage und Lagerung |
| Montage | direkt am Transformator, in der Grube oder Auffangwanne; Standardhalterung oder schwingungsgedämpfte Halterung bei starken Vibrationen |
| Energiebedarf | keiner – rein thermisch-chemische Auslösung |
Anzahl und Position der Kapseln legen wir nach einer Bedarfsanalyse fest – abgestimmt auf Transformator, Aufstellraum und Auffangwanne. Löschbeschleuniger anfragen →
Für Ihr Brandschutzkonzept
Was wir von Ihnen brauchen.
Liegt bereits ein Brandschutzkonzept vor, stimmen wir die Wanne direkt darauf ab.
Beratung anfragen- AufstellungInnenraum, Außenanlage, bestehende Grube.
- TransformatorLeistung, Ölmenge, Flüssigkeitsart.
- BrandschutzvorgabenKonzept, Versicherer, Behördenauflagen.
- GrubenpläneBei Nachrüstung: Maße und Ablauf der Grube.
Häufige Fragen
Wie schnell erlöschen die Flammen?
Das Öl läuft unmittelbar durch die Leitbleche ab; unterhalb der Abdeckung fehlt Sauerstoff, sodass die Flammen innerhalb kurzer Zeit erlöschen und nicht wieder aufflammen.
Braucht das System Wartung?
Nur Sichtkontrolle und Reinigung von Laub oder Schmutz. Es gibt keine aktiven Komponenten.
Ist eine Nachrüstung ohne Transformatortausch möglich?
Ja. Für bestehende Betongruben wird das Leitblechpaket nach Aufmaß gefertigt und eingesetzt.
Wie funktioniert der automatische Löschbeschleuniger?
Eine Glasampulle mit wässriger Löschlösung wird am Transformator montiert. Bei ca. 84 °C öffnet sie sich selbsttätig, versprüht die Lösung und löscht Brände der Klassen A und B in wenigen Sekunden – ohne Strom und wartungsfrei.
AAAgiler GmbH · Ihre ProjektanfrageBrandschutz,
Brandschutz,
der einfach funktioniert.
Senden Sie uns Aufstellort und Transformatordaten – wir empfehlen die passende Ausführung.
Anfrageformular öffnenDirekter Kontakt
Transformator + Auffangsystem + Schutztechnik aus einer Hand.
Wir stimmen Komponenten und Schnittstellen gemeinsam mit Ihnen ab. Nutzen Sie die Schnellanfrage oder ergänzen Sie technische Daten und Anlagen. Felder mit * sind erforderlich.
